HỆ THỐNG CHILLER GIẢI NHIỆT NƯỚC: CẤU TẠO, NGUYÊN LÝ HOẠT ĐỘNG

Bên cạnh chiller giải nhiệt gió thì chiller giải nhiệt nước cũng là một trong những hệ thống làm mát hiệu quả, được sử dụng rộng rãi tại các nhà xưởng sản xuất. Tuy nhiên, không phải ai cũng nắm rõ được cấu tạo, nguyên lý hoạt động của hệ thống. Vậy thì bài viết hôm nay Đông Sapa sẽ chia sẻ chi tiết cho bạn về hệ thống này.

Hệ thống chiller giải nhiệt nước là gì?

Chiller giải nhiệt nước là hệ thống máy làm lạnh công nghiệp, tạo ra nhiệt độ nước từ 6 độ C – 30 độ C. Hệ thống được tách riêng 2 phần nhiệt nóng và nhiệt lạnh nhờ sử dụng công suất điện năng tiêu thụ. Nhiệt nóng sẽ không được sử dụng và đi qua tháp thải nhiệt thải ra ngoài môi trường. Còn nhiệt lạnh sẽ được sử dụng cho việc điều hòa không khí tại các không gian khác nhau.

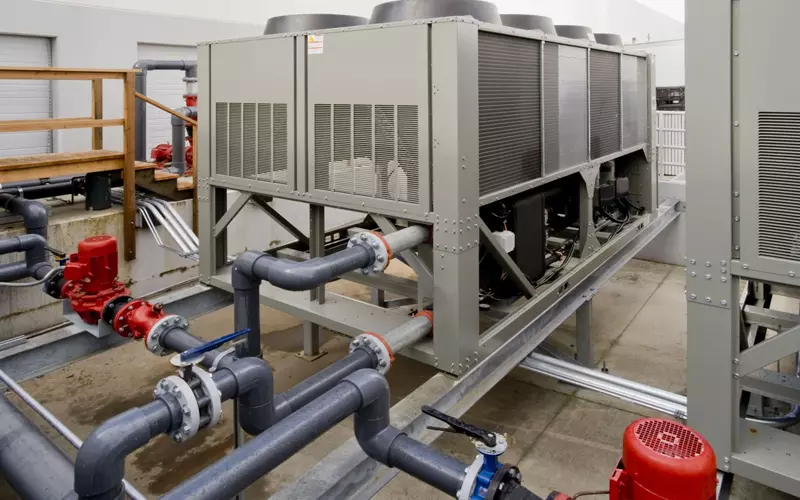

chiller giai nhiet nuoc la gi
Chiller giải nhiệt nước là gì?

Cấu tạo hệ thống chiller giải nhiệt nước

Cấu tạo chiller giải nhiệt nước gồm 4 phần chính cơ bản.

Dàn bay hơi chiller

Dàn bay hơi gồm có 3 loại:

  • Bay hơi khô: Dùng không khí làm chất truyền nhiệt và không cho nước lạnh tiếp xúc với không khí. Nước dẫn qua bình, sau đó gas bay hơi trong ống đồng. Lúc này, nước sẽ chảy theo dạng hình sin. Các tấm định nước sẽ giúp tăng quãng đường nước chảy và trao đổi nhiệt.
  • Bay hơi ngập dịch: Loại này có hiệu suất cao nên dùng những máy có công suất 100 tons lạnh trở lên. Nước sẽ chảy trong ống trùm, gas sôi xung quanh để tối ưu hóa khả năng truyền nhiệt.
  • Bay hơi bằng tấm PHE INOX: Loại này được sử dụng chủ yếu trong ngành thực phẩm. Do đó, yêu cầu có chất lượng tốt để không ảnh hưởng đến chất lượng sản phẩm. Ngoài ra, còn sử dụng trong trường hợp độ pH không đủ điều kiện (từ 6.5 – 7.5) và ngành hóa chất.
dan bay hoi chiller
Dàn bay hơi chiller

Máy nén lạnh chiller giải nhiệt nước

Hiện nay, có rất nhiều loại máy nén, chẳng hạn như:

  • Máy nén lạnh piston: Là máy nén 1 cấp sử dụng phổ biến trong lĩnh vực dân dụng. Có công suất làm việc nhỏ hơn 3HP. Máy nén 2 cấp sẽ dùng trong ngành công nghiệp âm sâu, công suất lên đến 100HP.
  • Máy nén xoắn ốc: Mặc dù có tỷ số nén trung bình nhưng lưu lượng khá lớn. Thường dùng cho chiller chạy dương với công suất nhỏ hơn 30HP.
  • Máy nén trục vít: Tỷ số nén trung bình, lưu lượng lớn. Dùng cho chiller chạy dương công suất lớn hơn 30HP.
  • Máy nén ly tâm: Gồm có 2 loại, ly tâm nhỏ turbo 60tons – 300 tons. Và từ 300 tons đến hàng nghìn tons đối với ly tâm lớn.

Dàn nóng chiller giải nhiệt nước

Thiết kế ở dạng thẳng với 2 đầu. Nước bơm qua dàn ống chùm và thực hiện giải nhiệt cho gas.

Tủ điều khiển chiller giải nhiệt nước

Dùng để điều khiển hoạt động của hệ thống chiller giải nhiệt nước. Đối với máy xoắn ốc thì chỉ điều khiển qua ON/OFF. Còn máy nén trục vít thì sử dụng thanh trượt để điều khiển giảm tải 25%-50%-75%-100%.

Sơ đồ nguyên lý hệ thống chiller giải nhiệt nước

  • Nước được vận chuyển tuần hoàn trong đường ống chiller và được làm lạnh xuống 7 độ C.
  • Sau đó, nước lạnh sẽ bơm đến hệ thống AHU/FCU. Lúc này, nhờ sự trao đổi của nước lạnh và không khí tuần hoàn mà nhiệt độ trong phòng sẽ giảm.
  • Khi nước lạnh và không khí trong phòng trao đổi xong, nước lạnh sẽ nóng lên khoảng 12 độ C. Lúc này, nước sẽ lại bơm quay trở về hệ thống chiller, tiếp tục làm lạnh xuống 7 độ C. Vòng tuần sơ đồ hệ thống chiller giải nhiệt nước tiếp tục lặp lại.

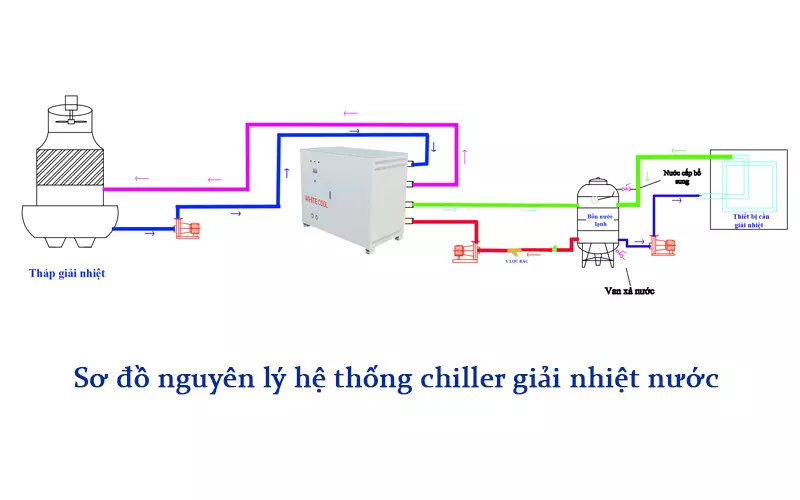

so do nguyen ly he thong chiller giai nhiet nuoc
Sơ đồ nguyên lý hệ thống chiller giải nhiệt nước

Phân loại hệ thống chiller giải nhiệt nước

Dựa theo từng công dụng thi công hệ thống chiller giải nhiệt nước được chia thành 2 loại sau:

Giải nhiệt công nghiệp

Điều chỉnh nhiệt độ nước rộng từ 6 độ C đến 30 độ C, sử dụng trong:

  • Các nhà máy nhựa, máy in màu, giải nhiệt cầu máy cơ khí.
  • Trộn bê tông.
  • Giúp quá trình pha trộn hóa chất lạnh.
  • Dùng trong ngành thực phẩm: Nước giải khát, bia rượu,…

Điều hòa không khí trung tâm

Điều chỉnh nhiệt độ nước hẹp từ 7 độ C đến 12 độ C, sử dụng trong:

  • Siêu thị, trung tâm thương mại, nhà sách,…
  • Xưởng công nghiệp cần môi trường không khí tươi: Nhà thuốc, xưởng dệt may, bệnh viện,…

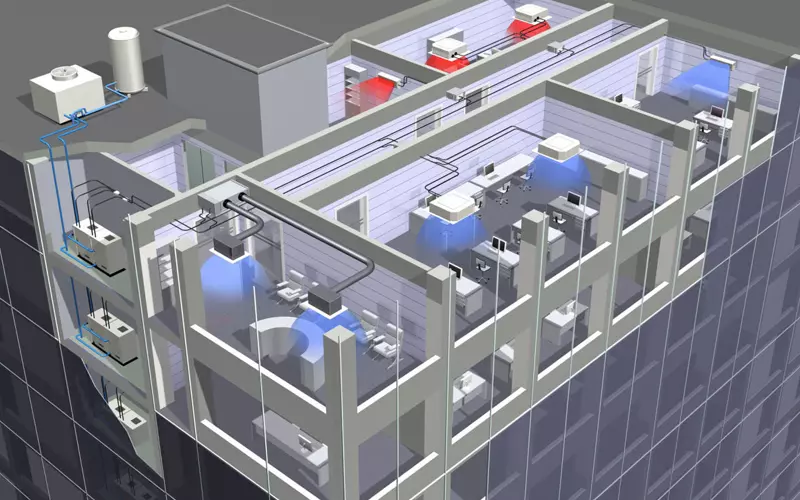

phan loai he thong chiller giai nhiet
Phân loại hệ thống chiller giải nhiệt

>>>XEM THÊM: Các loại máy lạnh công nghiệp phổ biến hiện nay

Ưu điểm nổi bật của điều hòa giải nhiệt nước

Sở dĩ hiện nay, chiller giải nhiệt bằng nước được sử dụng nhiều nhờ có các ưu điểm nổi bật.

  • Dễ dàng vận chuyển, lắp đặt: Các ống nước được thiết kế nhỏ gọn, ít gây tốn diện tích.
  • Vận hành ổn định: Ít xảy ra sự cố trong thời gian dài sử dụng.
  • Nhiều mức độ giảm tải: Đáp ứng được các nhu cầu, công suất hoạt động của nhiều nhà xưởng.
  • Có công suất làm việc lớn: Công suất trải dài từ 5 tons đến hàng ngàn tons.
  • Độ bền cao: Tuổi thọ của máy chiller cao.

Một số lưu ý khi sử dụng chiller giải nhiệt nước

Khi lắp đặt hệ thống điều hòa giải nhiệt bằng nước cần nắm rõ các lưu ý sau:

Thiết kế vị trí lắp đặt thi công

  • Hệ thống chiller giải nhiệt nước có công suất từ 150 tấn trở lên, rất lớn và nặng. Do đó, việc lắp đặt cần cân nhắc kỹ lưỡng, nên lắp ở tầng hầm thay vì lắp trên mái.
  • Hệ thống gây tiếng ồn vận hành, nên khi lắp đặt cần tính đến phương án cách âm. Hoặc tách biệt với khu vực sử dụng.
  • Cần lắp đặt ở vị trí dễ dàng cho quá trình bảo trì, bảo dưỡng.

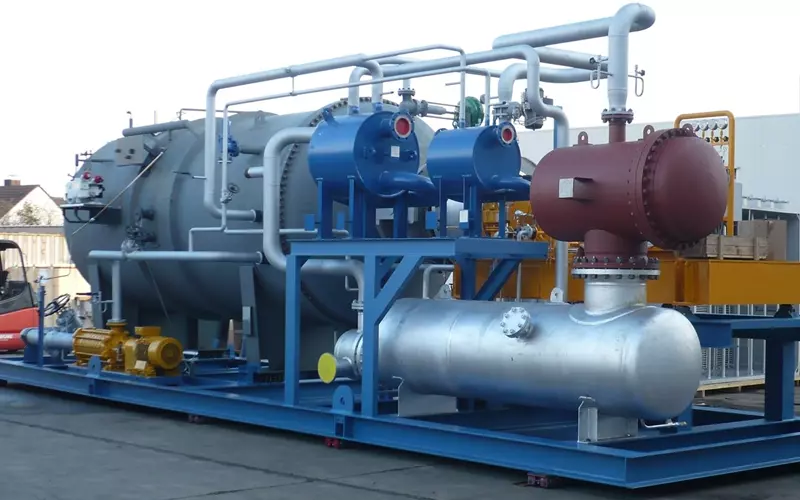

he thong co kich thuoc lon
Hệ thống có kích thước lớn

Kết nối ống nước với hệ thống

Việc kết nối ống nước với hệ thống phải đảm bảo tính an toàn, chuẩn xác. Đây là yếu tố quan trọng giúp cho hệ thống hoạt động ổn định và lâu dài.

Trải qua hơn 20 năm xây dựng và phát triển. Đông Sapa tự hào là đơn vị đi đầu trong thi công hệ thống điều hòa không khí uy tín, chất lượng. Với đội ngũ kỹ sư, kỹ thuật giàu kinh nghiệm trong lĩnh vực thi công. Chúng tôi sẽ trực tiếp tư vấn và thiết kế thi công dự án tốt nhất cho công trình của bạn. Tại Đông Sapa dự án chúng tôi đang thực hiện:

  • Thi công hệ thống điều hòa không khí, thông gió
  • Cung cấp, lắp đặt hệ thống điều hòa trung tâm
  • Cung cấp, lắp đặt hệ thống VRV, hệ thống Chiller,…
  • Giải pháp làm mát cho nhà xưởng, tầng hầm,…
  • Sản xuất, gia công, thi công ống gió,…

Hy vọng những chia sẻ trên đây của Đông Sapa sẽ giúp bạn hiểu rõ hơn về hệ thống chiller giải nhiệt nước. Mọi thông tin chi tiết về tư vấn, báo giá, thiết kế thi công hệ thống điều hòa không khí vui lòng liên hệ.
