HỆ THỐNG ĐIỀU HÒA CÔNG NGHIỆP: CẤU TẠO VÀ NGUYÊN LÝ HOẠT ĐỘNG

Hệ thống điều hòa công nghiệp đang là giải pháp được sử dụng rộng rãi cho các công trình, tòa nhà có diện tích lớn, mà chỉ cần sử dụng 1 dàn nóng duy nhất. Vậy nguyên lý hoạt động của máy lạnh công nghiệp ra sao? Cấu tạo hệ thống điều hòa công nghiệp như thế nào? Hãy cùng Đông Sapa tìm hiểu ở bài viết sau nhé!

Mục lục

Hệ thống điều hòa công nghiệp là gì?

Hệ thống điều hòa công nghiệp còn gọi là HVAC, là hệ thống được thiết kế để duy trì và kiểm soát điều kiện nhiệt độ, độ ẩm, lưu lượng không khí,…Được sử dụng phổ biến trong các môi trường công nghiệp như nhà máy, nhà xưởng, bệnh viện, trung tâm thương mại,…

he thong dieu hoa cong nghiep la gi — *Hệ thống điều hòa công nghiệp là gì?*

Điều hòa công nghiệp thích hợp với những khu vực có không gian rộng, đòi hỏi làm mát với diện tích lớn. Hoạt động của hệ thống là tận dụng nguồn năng lượng ấm có trong khí quyển bay hơi để tạo ra được hơi mát.

Sơ đồ tổng quát hệ thống điều hòa công nghiệp

Hệ thống điều hòa công nghiệp sẽ bao gồm hàng loạt các thành phần để vận hành. Sau đây là cấu tạo và nguyên lý hoạt động của hệ thống điều hòa công nghiệp.

Tìm hiểu cấu tạo hệ thống điều hòa công nghiệp

Máy điều hòa công nghiệp sẽ bao gồm các bộ phận chính là: Dàn nóng, dàn lạnh, hệ thống đường ống và các phụ kiện. Dàn nóng: Nhiệm vụ chính của dàn nóng là tạo ra không khí lạnh bằng cách loại bỏ nhiệt từ trong tòa nhà. Do trao đổi nhiệt lớn nên dàn nóng được làm bằng ống đồng và cánh nhôm với quạt hướng trục. Dàn nóng thường gồm bộ làm lạnh (chiller), máy nén, quạt, bộ làm mát, và các thiết bị điều khiển. Dàn lạnh: Có nhiều dàn lạnh khác nhau phân bổ tòa nhà hoặc không gian công nghiệp. Một hệ thống VRV thường có khoảng 4 – 16 dàn lạnh. Dàn lạnh bao gồm quạt để tuần hoàn không khí, bộ lọc để làm sạch không khí, và thiết bị điều chỉnh nhiệt độ và độ ẩm.

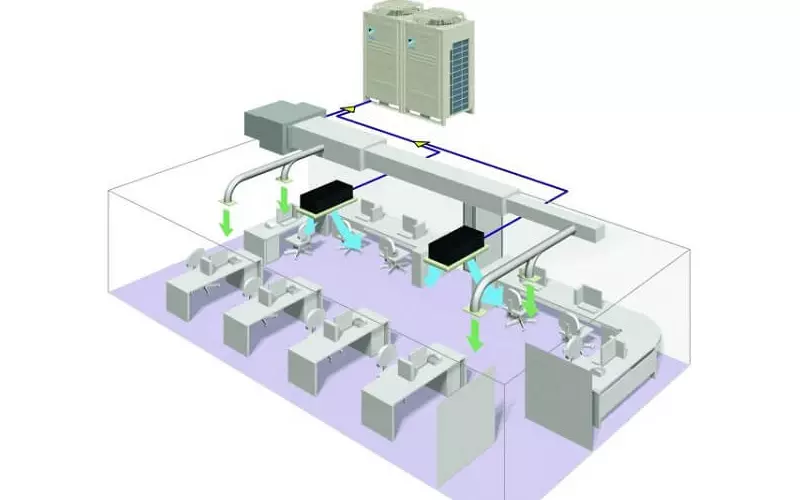

cau tao he thong dieu hoa cong nghiep — *Cấu tạo hệ thống điều hòa công nghiệp*

Trong một hệ thống điều hòa công nghiệp sẽ có nhiều dàn lạnh với nhiều model và công suất khác nhau. Mỗi dàn lạnh sẽ có một bộ điều khiển để hoạt động độc lập.

Dàn lạnh được điều khiển bằng remote hoặc các bộ điều khiển nhóm để thông gió.
Hệ thống ống đồng và dây điều khiển sẽ nối giữa dàn nóng với dàn lạnh. Ống đồng trong lắp đặt điều hòa công nghiệp sẽ có kích thước lớn hơn điều hòa rời.
Hệ thống đường ống đồng sẽ được kết nối với phụ kiện chuyên dụng gọi là REFNET Joint.
Hệ thống được trang bị bộ điều khiển âm lượng siêu nhỏ (PID) để kiểm soát nhiệt độ của phòng lọc bụi.
Điều tần (inverter) và hồi nhiệt (heat recovery), là 2 nhóm đảo giúp máy hoạt động ở 2 chế độ sưởi ấm và làm lạnh.

Nguyên lý hoạt động của hệ thống điều hòa công nghiệp

Nguyên lý hoạt động của hệ thống điều hòa công nghiệp là thông qua dàn nóng, dàn lạnh và môi chất lạnh. Để điều hòa không khí trong phòng, dàn lạnh luôn hoạt động liên tục. Còn dàn nóng sẽ hoạt động nhờ sự hỗ trợ của đường ống và chất lỏng truyền nhiệt để điều chỉnh nhiệt độ về đúng.

nguyen ly hoat dong cua cac loai dieu hoa cong nghiep — *Nguyên lý hoạt động của các loại điều hòa công nghiệp*

Cảm biến nhiệt độ và bảng tín hiệu là 2 bộ phận chính của dàn lạnh. Cảm biến nhiệt độ có vai trò cảm nhận nhiệt độ ở trong phòng sau đó truyền tín hiệu về card để xử lý. Khi có sự chênh lệch giữa nhiệt độ trong phòng với nhiệt độ đã cài đặt thì board sẽ điều khiển dàn nóng hoạt động để điều chỉnh phù hợp. Thông qua môi chất, nhiệt độ sẽ được hấp thụ (làm lạnh) hoặc truyền (làm nóng) từ không khí xung quanh, ra dàn nóng rồi ra bên ngoài. Quá trình này sẽ lặp đi lặp lại cho đến khi nhiệt độ cân bằng với nhiệt độ đã cài đặt. Khi nào dàn nóng hoạt động thì dàn lạnh mới có khả năng làm mát. Do đó, khi dàn nóng nghỉ thì dàn lạnh chỉ tiêu hao năng lượng như một chiếc quạt bình thường.

Các hệ thống điều hòa công nghiệp phổ biến

Hiện nay có rất nhiều loại hệ thống điều hòa công nghiệp, trong đó, có 3 hệ thống được sử dụng phổ biến nhất gồm.

Hệ thống điều hòa không khí cục bộ

Điều hòa không khí cục bộ là hệ thống gồm các máy được lắp đặt ở từng khu vực riêng lẻ. Với dàn nóng nằm bên ngoài khu vực điều hòa và dàn lạnh sử dụng trong khu vực cần làm mát. Mặc dù điều hòa cục bộ không yêu cầu cao về kỹ thuật, không gây ảnh hưởng đến các máy lạnh khác trong cùng một hệ thống. Nhưng nó lại ảnh hưởng đến kiến trúc kết cấu tòa nhà, vì dàn nóng nằm phía ngoài không gian sử dụng. Dàn nóng và dàn lạnh kết nối với nhau bằng đường ống dẫn gas. Điều này khiến cho quá trình hoạt động dễ phát sinh hư hỏng, ảnh hưởng tới sức khỏe.

he thong dieu hoa cuc bo — *Hệ thống điều hòa cục bộ*

Điều hòa không khí cục bộ sản xuất khí tươi chủ yếu dựa vào hoạt động của quạt gió. Tuy nhiên, lượng khí này vẫn chưa được xử lý lọc bụi, do đó, có thể xảy ra hiện tượng chênh lệch nhiệt độ và tạo sự khó chịu. Ngoài ra, hệ số tiêu thụ điện năng đáng kể cùng với chi phí vận hành lớn nên nó chỉ phù hợp với các công trình nhỏ, không yêu cầu nhiều về thông số.

Hệ thống điều hòa trung tâm

Điều hòa trung tâm là hệ thống bao gồm 1 hoặc nhiều máy trung tâm cùng phối hợp với nhau. Lúc này sẽ tạo thành 1 hệ thống làm lạnh tổng thể cho 1 không gian. Hệ thống sẽ sử dụng nước để làm lạnh nhờ vào hệ thống đường ống dẫn và dàn trao đổi nhiệt. Điều hòa trung tâm sử dụng 2 hệ thống phổ biến là Chiller giải nhiệt gió và Chiller giải nhiệt nước. Cấu tạo của hệ thống điều hòa trung tâm bao gồm: Máy lạnh trung tâm Chiller, dàn trao đổi nhiệt FCU, bơm nước và tháp giải nhiệt, hệ thống đường ống phân phối khí lạnh, đường ống và bơm nước cấp lạnh, hệ thống điện điều khiển.

Hệ thống điều hòa biến tần VRV/ VRF

VRV/ VRF ra đời đã đánh dấu một cột mốc mới cho hệ thống điều hòa công nghiệp. Hệ thống điều hòa biến tần VRV/ VRF thực hiện giải nhiệt bằng gió chỉ bằng 1 dàn nóng và nhiều dàn lạnh khác nhau. Người dùng có thể đặt hệ thống ở bất kỳ vị trí nào mà không cần lo ảnh hưởng đến quá trình làm lạnh. Đây là giải pháp được nhiều công trình ưu tiên lựa chọn.

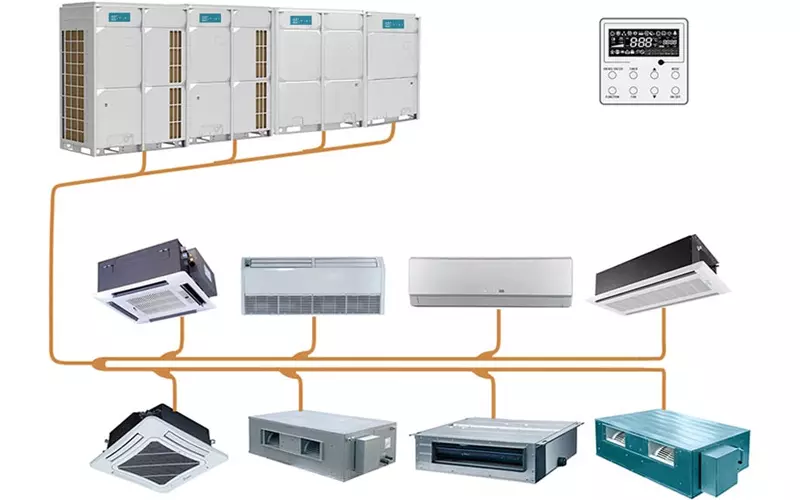

he thong dieu hoa vrv/vrf — *Hệ thống điều hòa VRV/VRF*

Điều hòa trung tâm VRV/VRF có khả năng thay đổi công suất phụ tải bên ngoài và điều chỉnh lưu lượng môi chất. Do đó, nó giúp khắc phục những hạn chế của máy lạnh dạng rời. Ngoài ra, hệ thống này ít chịu tác động của môi trường bên ngoài, có độ bền cao, hoạt động ổn định, tiết kiệm tối đa điện năng. Cùng với đó là mức chi phí hợp lý, phù hợp với mọi yêu cầu của người dùng.

Đơn vị thi công hệ thống điều hòa công nghiệp uy tín

Trải qua hơn 2 thập kỷ phát triển, ĐÔNG SAPA dự án tự hào là đơn vị thi công hệ thống điều hòa công nghiệp uy tín, chất lượng, đáp ứng được mọi yêu cầu khắt khe nhất từ chủ đầu tư trong và ngoài nước. Với các lĩnh vực bao gồm:

Chuyên thi công lắp đặt hệ thống điều hòa công nghiệp, máy lạnh VRV, VRF, thi công máy lạnh giấu trần nối ống gió, máy lạnh loại áp trần, máy lạnh loại tủ đứng,…cho các công trình: Trung tâm thương mại, nhà hàng, khách sạn, toàn nhà công ty, xí nghiệp, cao ốc, biệt thự, nhà xưởng, trường học,…
Nhận tư vấn, thiết kế, thi công hệ thống máy lạnh ống gió, hệ thống điều hòa không khí,…
Sản xuất, gia công, lắp đặt thông gió, ống gió, làm mát cho nhà xưởng, tòa nhà, văn phòng,…
Phân phối sỉ và lẻ tất các dòng sản phẩm máy lạnh từ thương hiệu: Daikin, Toshiba, Carrier, Panasonic, LG, Reetech, Yamato,…và một số hãng khác.

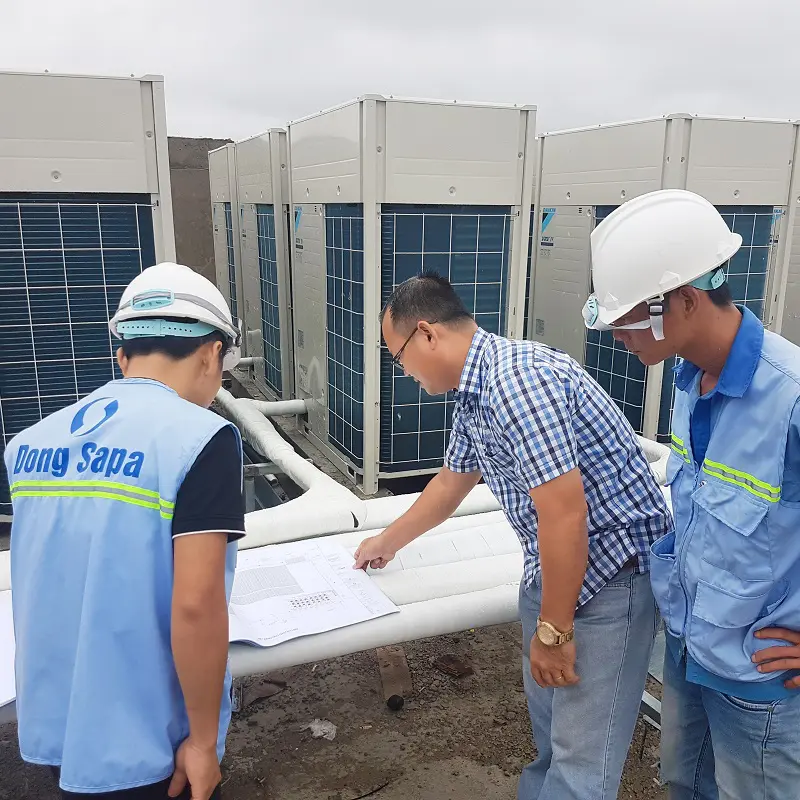

don vi thi cong he thong dieu hoa cong nghiep — *Đơn vị thi công hệ thống điều hòa công nghiệp*
