TÌM HIỂU SỰ KHÁC NHAU GIỮA 2 HỆ THỐNG AHU VÀ FFU

Hệ thống AHU và FFU là hai hệ thống xử lý không khí phổ biến cho phòng sạch. Tuy nhiên, chi tiết về cấu tạo và quy trình hoạt động của hai loại thiết bị này như thế nào? Có khác nhau hay không? Thì Đông Sapa sẽ chia sẻ chi tiết cho bạn ở bài viết ngay sau đây nhé!

Tìm hiểu hệ thống AHU

Hệ thống AHU là gì?

AHU là thiết bị điều hòa không khí trung tâm và là thiết bị không thể thiếu trong hệ thống HVAC. Hệ thống AHU thường dùng trong các nhà xưởng công nghiệp có yêu cầu cao về chất lượng không khí sạch. Chẳng hạn như ngành dược, mỹ phẩm, điện tử,…

Ngoài ra, AHU còn được sử dụng rộng rãi trong các tòa nhà lớn sử dụng hệ thống Chiller. Thiết bị có vai trò lọc, làm sạch, gia nhiệt, tách ẩm và tạo ẩm trong các hội trường lớn hay khu hành lang,…

he thong ahu la gi
Hệ thống AHU là gì

Cấu tạo của AHU gồm những gì?

Hệ thống AHU được cấu tạo từ rất nhiều yếu tố khác nhau. Tuy nhiên, về cơ bản gồm có: Vỏ bảo vệ, quạt gió, dàn lạnh, dàn gia nhiệt, bộ lọc khí.

Hiện nay, hệ thống được thiết kế theo 2 dạng phổ biến: Dạng nằm ngang và dạng thẳng đứng. Tùy thuộc vào vị trí lắp đặt mà có thể lựa chọn loại cho phù hợp để sử dụng. Ngoài ra, cũng có thể tự điều chỉnh kích thước, thiết kế hệ thống riêng. Nhằm đáp ứng được không gian lắp đặt thiết bị và hướng gió thực tế của công trình.

Phân loại AHU

Hệ thống AHU được chia thành 2 loại:

  • AHU nước: Sử dụng nước được cấp từ cụm máy lạnh nước Chiller. Sau đó, qua dàn coil trong AHU để trao đổi nhiệt với không khí sạch.
  • AHU gas: Sử dụng gas được cấp từ dàn nóng (ODU). Sau đó, qua dàn coil trong AHU để trao đổi nhiệt với không khí sạch.

Nguyên lý hoạt động của AHU

Hệ thống AHU là thiết bị dùng để trao đổi nhiệt để xử lý nhiệt ẩm không khí. Do đó, không khí qua AHU sẽ được xử lý để điều chỉnh nhiệt độ và độ ẩm bằng nguyên lý nhiệt học.

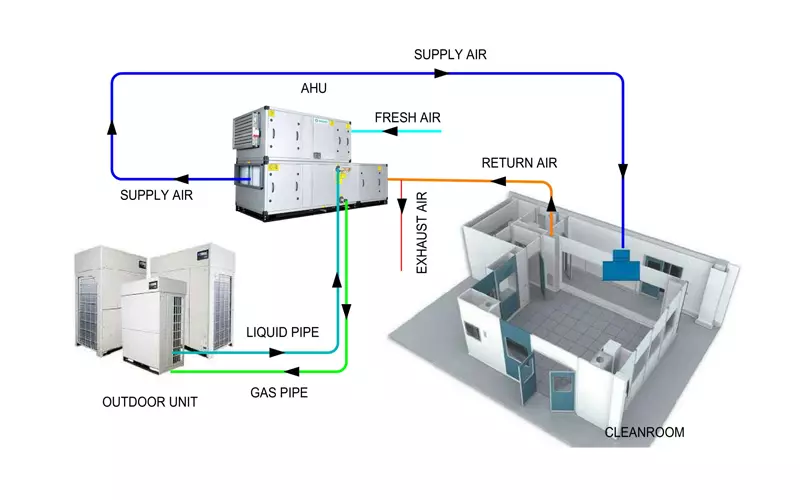

nguyen ly hoat dong cua he thong ahu
Nguyên lý hoạt động của hệ thống AHU

Nước lạnh sẽ chuyển động bên trong cụm ống trao đổi nhiệt. Còn không khí chuyển động ngang qua bên ngoài. Không khí sẽ được làm lạnh và được quạt thổi theo hệ thống dẫn gió tới các phòng, khu vực.

Khi nhiệt độ khu vực cần làm mát lớn hơn so với nhiệt độ cài đặt. Thì lúc này van 3 ngã sẽ bắt đầu mở cho nước lạnh chảy qua dàn trao đổi nhiệt. Sau đó làm lạnh luồng khí cho đến khi luồng khí làm cho nhiệt độ cần làm mát thấp hơn nhiệt độ cài đặt. Lúc này van 3 ngã sẽ đóng lại và dòng nước lạnh chảy qua van bypass để về lại hệ thống Chiller.

Cùng với đó, không khí trước khi vào hệ thống AHU đều đã được lọc thông qua bộ phận tiền lọc. Thường sẽ lọc thô và lọc túi. Đối với trường hợp cần chất lượng không khí sạch hơn người ta sẽ sử dụng bộ lọc HEPA. Không khí khi đã qua bộ lọc sẽ tiếp xúc với dàn trao đổi nhiệt bên trong hệ thống AHU, tạo ra không khí sạch. Sau đó, không khí sẽ đi vào buồng tuần hoàn và thổi qua ống gió đến khu vực cần sử dụng.

Tìm hiểu hệ thống FFU

Hệ thống FFU là gì?

FFU là giải pháp lọc không khí phòng sạch có nhiều ưu điểm hơn so với giải pháp truyền thống. Thiết bị lắp đặt để cải thiện độ sạch không khí bằng cách thêm hoặc bớt các đơn vị quạt. Hệ thống HVAC vẫn kiểm soát nhiệt độ và độ ẩm tương đối. Nhưng không khí chỉ đi vào phòng sạch sau khi đã được lọc qua FFU riêng biệt.

Hệ thống thường được gắn trên trần hoặc sàn ở Phòng sạch, bệnh viện, phòng thí nghiệm,… Để tạo ra dòng khí thẳng đã được lọc sạch các hạt có hại từ dòng tuần hoàn.

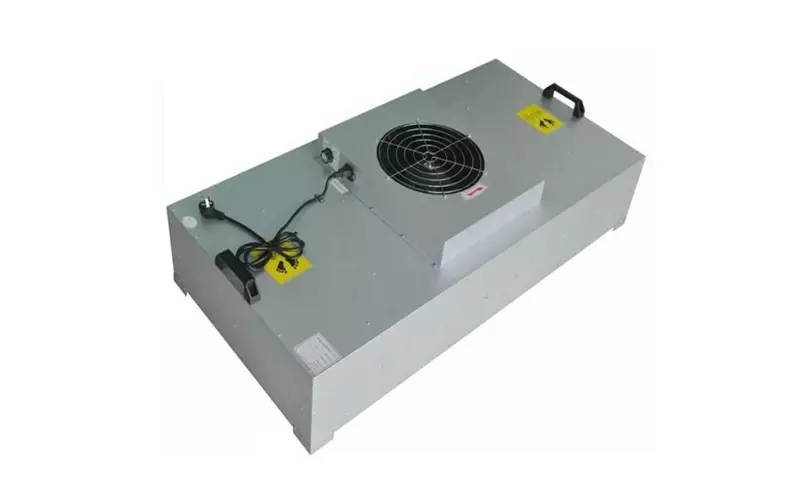

he thong ffu la gi
Hệ thống FFU là gì?

Cấu tạo của FFU gồm những gì?

Cấu tạo của hệ thống FFU gồm các bộ phận: Bên ngoài là vỏ hộp. Bên trong chứa các màng lọc không khí, được kết hợp 2 cấp lọc là lọc thô và lọc tinh. Bên cạnh có quạt thông khí và cuối cùng là mặt nạ soi lỗ.

Mỗi bộ lọc và vỏ của FFU có thể điều chỉnh kích thước, tốc độ dòng khí và các tùy chọn bộ lọc. Giúp điều chỉnh không gian phòng sạch dựa trên ngân sách và độ nhạy của quy trình. Những khu vực sạch đòi hỏi quy trình nghiêm ngặt có thể sử dụng FFU và bộ lọc ULPA. Tỷ lệ trao đổi không khí cao hơn sẽ giúp cải thiện chức năng lọc hạt. Tuy nhiên, sẽ làm tăng chi phí mua sắm và chi phí bảo trì.

>>> XEM THÊM: Nguyên lý hoạt động của thiết bị lọc không khí FFU

Đơn vị thi công hệ thống điều hòa không khí uy tín

Thi công hệ thống AHU và FFU trong phòng sạch là yếu tố rất quan trọng. Do đó, việc thiết kế cũng như lựa chọn thiết bị cho hệ thống là vấn đề cần phải hết sức lưu ý. Để tránh những sai sót không đáng có, tốt nhất bạn nên lựa chọn đơn vị thi công uy tín, chất lượng.

Trải qua hơn 20 năm xây dựng và phát triển. Công ty Cổ Phần Cơ Điện Lạnh Đông Sapa tự hào là một trong những đơn vị thi công hệ thống điều hòa không khí và thông gió chất lượng nhất cả nước. Với đội ngũ giám sát, kỹ sư, kỹ thuật giàu kinh nghiệm. Chúng tôi sẽ trực tiếp khảo sát và thi công hệ thống điều hòa thông gió tốt nhất cho quý khách. Khi có nhu cầu:

  • Tư vấn – thiết kế, lắp đặt hệ thống điều hòa không khí và thông gió
  • Thiết kế, thi công hệ thống phòng sạch cho bệnh viện, phòng thí nghiệm,…
  • Cung cấp, lắp đặt hệ thống điều hòa công nghiệp
  • Cải tạo, bảo trì, bảo dưỡng hệ thống điều hòa không khí và thông gió

Hãy nhấc máy lên và gọi cho Đông Sapa qua hotline 0988 200 200 (Mr. Vinh).

dong sapa thi cong lap dat dieu hoa khong khi thong gio
Đông Sapa thi công lắp đặt điều hòa không khí thông gió

Hy vọng những thông tin trên đây sẽ giúp bạn hiểu rõ hơn về 2 hệ thống AHU và FFU. Mọi thông tin chi tiết về tư vấn, báo giá, thiết kế, thi công dự án vui lòng liên hệ.
