BIM Trong Thiết Kế HVAC: Từ Mô Hình 3D Đến Giải Pháp Tối Ưu Toàn Diện Cho Công Trình

Một hệ thống HVAC không tồn tại độc lập trong công trình. Phía trên trần kỹ thuật còn có kết cấu, hệ thống điện, cấp thoát nước, PCCC cùng nhiều hạng mục khác. Chỉ một vị trí ống gió va chạm với dầm, máng cáp hay đường ống kỹ thuật cũng có thể khiến đội thi công phải điều chỉnh, kéo theo nguy cơ chậm tiến độ và phát sinh chi phí.

Đây chính là lý do BIM trong thiết kế HVAC ngày càng được quan tâm. Thay vì chờ đến công trường mới phát hiện vấn đề, ứng dụng BIM trong HVAC cho phép các bên trực quan hóa, kiểm tra và phối hợp hệ thống ngay trên mô hình. Vì vậy, BIM không chỉ tạo ra hình ảnh 3D mà còn góp phần nâng cao khả năng kiểm soát thiết kế và triển khai hệ thống HVAC trong thực tế.

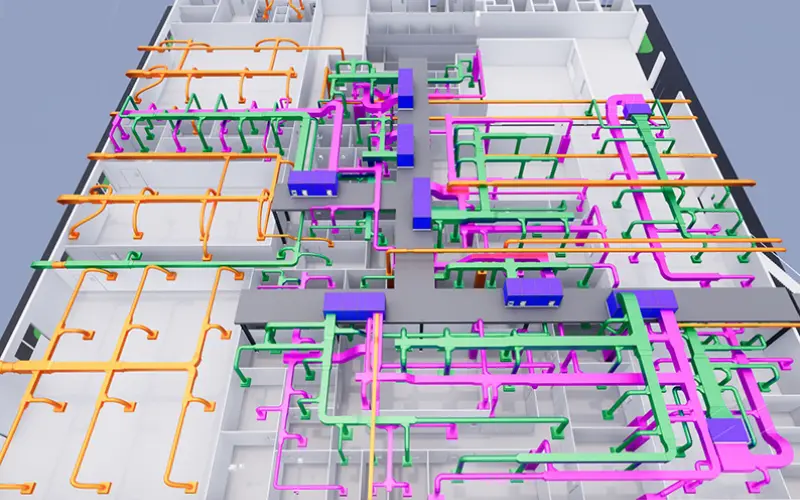

1. BIM trong thiết kế HVAC là gì?

BIM (Building Information Modeling) là phương pháp xây dựng và quản lý mô hình thông tin công trình. Trong lĩnh vực HVAC, BIM cho phép mô hình hóa hệ thống điều hòa không khí, thông gió và các thành phần liên quan trong không gian 3D, đồng thời gắn thông tin kỹ thuật với từng đối tượng.

Một mô hình BIM trong thiết kế HVAC có thể chứa các dữ liệu như kích thước, cao độ, vật liệu, vị trí lắp đặt, thông số thiết bị, lưu lượng, công suất và mối quan hệ giữa các thành phần. Trên mô hình BIM MEP, kỹ sư có thể thể hiện ống gió và phụ kiện, đường ống nước lạnh hoặc nước ngưng, AHU, FCU, dàn nóng, dàn lạnh, miệng gió, van, damper cũng như các thiết bị và không gian kỹ thuật liên quan.

BIM không đơn thuần biến bản vẽ 2D thành mô hình 3D đẹp mắt. Mà giá trị lớn hơn nằm ở dữ liệu và khả năng phối hợp thông tin giữa HVAC với kiến trúc, kết cấu và các hệ thống MEP khác.

1.1. BIM HVAC khác gì với bản vẽ CAD 2D?

CAD 2D chủ yếu truyền tải thông tin thông qua mặt bằng, mặt đứng, mặt cắt và các ký hiệu kỹ thuật. Người đọc cần tổng hợp nhiều bản vẽ để hình dung quan hệ không gian giữa các hệ thống.

Trong khi đó, thiết kế HVAC bằng BIM xây dựng một mô hình có dữ liệu, giúp việc hình dung không gian và phối hợp giữa các bộ môn trực quan hơn. Tuy nhiên, điều này không đồng nghĩa BIM phải thay thế hoàn toàn AutoCAD. Tùy quy trình làm việc và yêu cầu của từng dự án, BIM và CAD vẫn có thể được sử dụng song song cùng nhau để mang lại hiệu quả tốt nhất.

2. Vì sao BIM đang thay đổi cách thiết kế HVAC?

Hiện nay, BIM đang là ứng dụng thay đổi thiết kế HVAC mang lại hiệu quả cao, giúp:

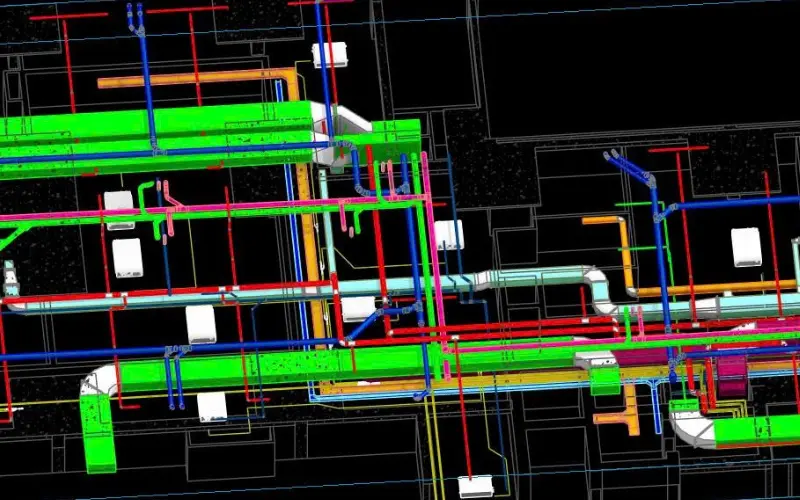

2.1. Phát hiện xung đột trước khi thi công

Một trong những lợi ích nổi bật nhất của BIM trong thiết kế HVAC là Clash Detection – kiểm tra xung đột giữa các hệ thống.

Trong mô hình tổng hợp, kỹ sư có thể phát hiện những tình huống như ống gió đi xuyên dầm, va chạm với máng cáp, đường ống PCCC hoặc hệ thống cấp thoát nước; thiết bị HVAC xung đột với kiến trúc hoặc không còn đủ không gian bảo trì.

Thông qua phối hợp BIM HVAC, những vấn đề này có thể được nhận diện và xử lý trên mô hình trước khi bước vào lắp đặt thực tế, thay vì đợi đến công trường mới tìm phương án khắc phục.

2.2. Tối ưu không gian kỹ thuật

Không gian phía trên trần thường là nơi nhiều hệ thống cùng tập trung. Điều này đặc biệt rõ ở khách sạn, bệnh viện, văn phòng, trung tâm thương mại và các công trình có chiều cao trần kỹ thuật hạn chế.

Thiết kế HVAC bằng BIM giúp kỹ sư quan sát cao độ và quan hệ không gian giữa ống gió, đường ống, máng cáp cùng các hệ thống khác. Từ đó, các bên có cơ sở bố trí MEP hợp lý hơn và hạn chế ảnh hưởng đến chiều cao thông thủy cũng như kiến trúc công trình.

2.3. Hạn chế sai sót và chi phí phát sinh

Một sai lệch nhỏ trên bản vẽ có thể trở thành vấn đề lớn khi thi công. Khi xung đột được phát hiện sớm, đội ngũ dự án có thêm cơ hội xử lý trước khi vật tư được lắp đặt.

Có thể thấy: Phát hiện sớm giúp giảm nhu cầu sửa đổi tại hiện trường; ít sửa đổi hơn đồng nghĩa hạn chế vật tư và nhân công phát sinh; từ đó hỗ trợ kiểm soát tiến độ tốt hơn.

Vì vậy, ứng dụng BIM trong HVAC không chỉ mang giá trị về mặt trực quan mà còn hỗ trợ quản trị rủi ro trong quá trình triển khai dự án.

2.4. Hỗ trợ mô phỏng và tối ưu hiệu quả năng lượng

BIM còn có thể cung cấp dữ liệu và hình học làm cơ sở cho các quy trình làm việc phân tích chuyên sâu. Khi kết hợp với công cụ phù hợp, dữ liệu từ BIM HVAC có thể hỗ trợ tính tải nhiệt, phân tích năng lượng, so sánh phương án thiết kế và lựa chọn thiết bị.

Cần hiểu rằng phần mềm BIM không tự động tối ưu toàn bộ hiệu quả năng lượng của hệ thống. Giá trị của BIM nằm ở việc tạo ra nguồn thông tin có cấu trúc để kỹ sư kết hợp với các công cụ tính toán, mô phỏng và kinh nghiệm chuyên môn nhằm đưa ra phương án phù hợp.

3. Quy trình triển khai BIM cho hệ thống HVAC

Một quy trình BIM HVAC hiệu quả thường được triển khai theo các bước chính sau:

3.1. Bước 1 – Tiếp nhận mô hình kiến trúc và kết cấu

Đội ngũ HVAC tiếp nhận và kiểm tra model kiến trúc, kết cấu, mặt bằng, cao độ, không gian kỹ thuật cùng các yêu cầu thiết kế. Đây là cơ sở để xác định điều kiện bố trí hệ thống.

3.2. Bước 2 – Thiết kế và dựng mô hình HVAC

Kỹ sư tiến hành mô hình hóa thiết bị, ống gió, đường ống, phụ kiện, miệng gió và các thành phần cần thiết. Những thông số kỹ thuật phù hợp cũng được gắn vào đối tượng tùy theo yêu cầu BIM của dự án.

3.3. Bước 3 – Phối hợp với các bộ môn MEP

Mô hình HVAC được liên kết với điện, cấp thoát nước, PCCC, kết cấu và kiến trúc. Đây là bước quan trọng bởi một phương án HVAC tốt về mặt riêng lẻ chưa chắc đã khả thi khi đặt trong tổng thể công trình.

3.4. Bước 4 – Clash Detection và BIM Coordination

Mô hình tổng hợp được kiểm tra nhằm phát hiện xung đột. Các vấn đề được phân loại, đánh giá và phối hợp giữa các bên để thống nhất phương án xử lý.

Quá trình phối hợp BIM HVAC có thể được lặp lại nhiều lần cho đến khi mô hình đạt yêu cầu của dự án.

3.5. Bước 5 – Hoàn thiện mô hình và hồ sơ phục vụ thi công

Từ mô hình BIM MEP đã được phối hợp, đội ngũ dự án có thể phát triển bản vẽ thi công, Shop Drawing HVAC, thống kê và những hồ sơ kỹ thuật cần thiết tùy theo phạm vi và yêu cầu BIM cụ thể.

4. Các phần mềm BIM HVAC phổ biến hiện nay

4.1. Autodesk Revit

Revit cung cấp các công cụ phục vụ mô hình hóa MEP, trong đó có hệ thống HVAC. Kỹ sư có thể xây dựng hệ thống ống gió, đường

ống, thiết bị, phụ kiện và quản lý thông tin của các đối tượng trên mô hình.

Trong thực tế, thuật ngữ Revit MEP vẫn thường được sử dụng để mô tả quy trình làm việc MEP trên Revit, bao gồm cả thiết kế và mô hình hóa HVAC.

4.2. Autodesk Navisworks

Navisworks thường được sử dụng để tổng hợp và review mô hình từ nhiều bộ môn. Một trong những ứng dụng quan trọng là Clash Detection, giúp phát hiện các xung đột giữa hệ thống HVAC và các hệ thống khác, từ đó hỗ trợ hiệu quả quá trình BIM Coordination.

Ngoài Revit và Navisworks, dự án có thể kết hợp thêm những công cụ chuyên dụng phục vụ tính tải, phân tích năng lượng, mô phỏng hoặc trao đổi dữ liệu tùy mục tiêu thiết kế.

5. BIM và AutoCAD 2D: Khác biệt nào quan trọng với chủ đầu tư?

Khác biệt đáng chú ý của BIM trong thiết kế HVAC không chỉ nằm ở việc chuyển từ 2D sang 3D, mà còn ở cách thông tin được tổ chức, kiểm tra và phối hợp xuyên suốt quá trình thiết kế.

6. Khi nào dự án HVAC đặc biệt nên ứng dụng BIM?

Không phải mọi công trình đều cần mức độ triển khai BIM giống nhau. Tuy nhiên, ứng dụng BIM trong HVAC đặc biệt hữu ích đối với dự án có hệ thống MEP phức tạp, không gian trần kỹ thuật hạn chế hoặc mật độ thiết bị và đường ống lớn.

Khách sạn, bệnh viện, cao ốc, trung tâm thương mại, nhà máy và nhà xưởng là những nhóm công trình có thể hưởng lợi rõ rệt từ BIM MEP. BIM cũng đáng cân nhắc khi dự án có nhiều nhà thầu và bộ môn cùng tham gia hoặc yêu cầu kiểm soát thay đổi, hồ sơ kỹ thuật chặt chẽ.

Nói cách khác, công trình càng phức tạp và càng có nhiều hệ thống giao cắt, giá trị của BIM Coordination càng thể hiện rõ.

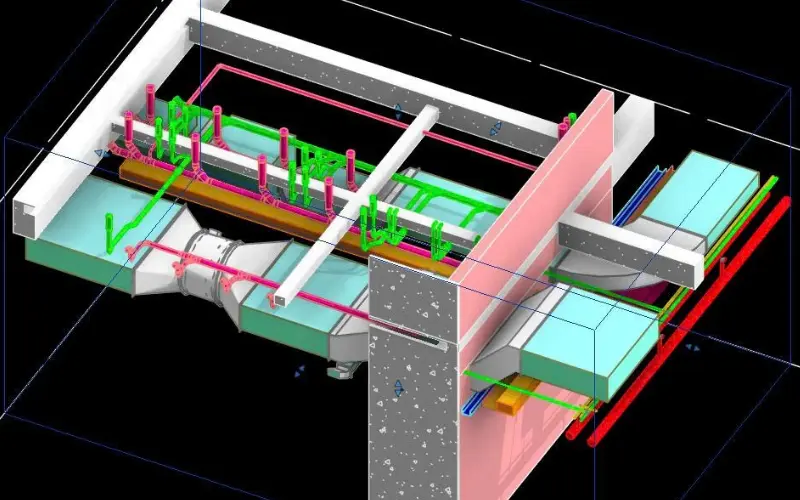

7. Giải pháp thiết kế và thi công HVAC ứng dụng BIM tại Đông SaPa

7.1. Từ thiết kế đến phối hợp hệ thống

Với một dự án HVAC, hiệu quả cuối cùng không chỉ phụ thuộc vào việc lựa chọn thiết bị mà còn liên quan đến thiết kế, không gian lắp đặt, phối hợp hệ thống và điều kiện thi công thực tế.

Theo định hướng cung cấp giải pháp HVAC toàn diện, Đông SaPa – nhà thầu cơ điện lạnh uy tín, chúng tôi hoàn toàn có thể đồng hành cùng dự án từ khảo sát, tư vấn và thiết kế hệ thống đến triển khai BIM, phối hợp với các bộ môn MEP và lập bản vẽ thi công. Tùy theo phạm vi của từng dự án, Đông SaPa cũng có thể đảm nhận cung cấp, lắp đặt, kiểm tra, nghiệm thu và bảo trì hệ thống HVAC.

7.2. Giá trị dành cho chủ đầu tư/nhà thầu

Mục tiêu của BIM trong thiết kế HVAC không phải tạo ra một mô hình 3D để trình diễn, mà là hỗ trợ hình thành giải pháp có khả năng triển khai tốt hơn ngoài công trường.

Với chủ đầu tư, giá trị nằm ở việc hệ thống HVAC được xem xét đồng thời từ yêu cầu thiết kế, không gian lắp đặt, khả năng phối hợp MEP đến điều kiện thi công thực tế. Khi được triển khai đúng quy trình, BIM trở thành công cụ kết nối thiết kế với thực tế thi công thay vì chỉ là một sản phẩm mô hình hóa.

8. Câu hỏi thường gặp về BIM trong thiết kế HVAC

8.1. BIM HVAC có phải chỉ là dựng mô hình 3D không?

Không. Mô hình 3D chỉ là một phần. Giá trị cốt lõi của BIM HVAC còn nằm ở dữ liệu gắn với đối tượng và khả năng phối hợp thông tin giữa HVAC, kiến trúc, kết cấu và các hệ thống MEP.

8.2. Dự án nhỏ có cần sử dụng BIM HVAC không?

Không phải dự án nào cũng cần cùng một mức triển khai BIM. Chủ đầu tư nên cân nhắc quy mô, độ phức tạp MEP, yêu cầu kỹ thuật và lợi ích đạt được so với nguồn lực triển khai.

8.3. BIM có giúp giảm xung đột MEP khi thi công không?

Có thể hỗ trợ đáng kể nếu mô hình được xây dựng, kiểm tra và phối hợp đúng quy trình. Tuy nhiên, BIM trong thiết kế HVAC không tự động loại bỏ mọi xung đột nếu dữ liệu đầu vào không chính xác hoặc quá trình coordination giữa các bên chưa hiệu quả.

9. Kết luận

BIM trong thiết kế HVAC mang lại ba giá trị nổi bật: trực quan hóa hệ thống tốt hơn, phối hợp giữa các bộ môn chính xác hơn và hỗ trợ giảm rủi ro khi triển khai. Giá trị này càng rõ với những công trình có hệ thống HVAC và MEP phức tạp, nơi một sai lệch nhỏ trong thiết kế có thể dẫn đến những thay đổi đáng kể ngoài công trường.

Bạn đang chuẩn bị triển khai hệ thống HVAC cho tòa nhà, nhà máy, khách sạn hoặc công trình có yêu cầu MEP phức tạp? Liên hệ Đông SaPa để được tư vấn giải pháp thiết kế và thi công HVAC phù hợp với yêu cầu kỹ thuật, không gian và ngân sách của dự án.
